波形護欄的常用規格

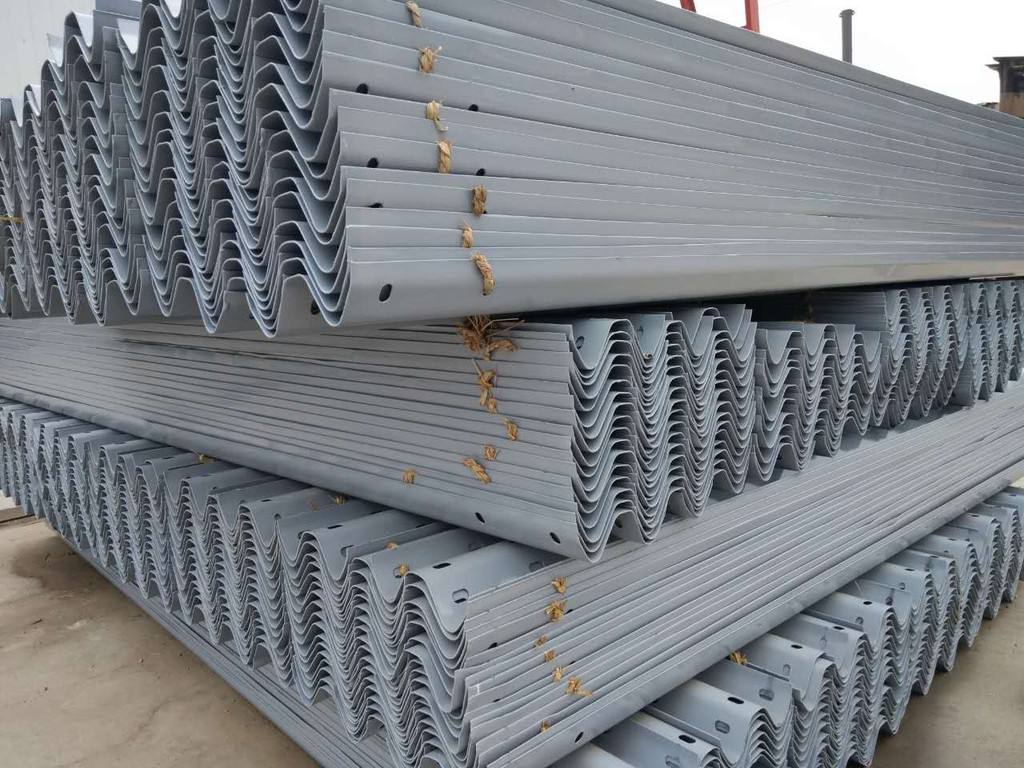

波形護欄板一般按設置地點和防撞等級來分類。按設置地點可以分為路側護欄和中央分



隔帶護欄。按防撞等級可分為A級和S級。S級級護欄屬于加強型，適用于路側特別危險



的路段使用，A級用于專用公路。

波形護欄板的常見規格有以下幾種：

一、標準護欄板總長度4320 毫米（安裝完畢后凈剩4米）立柱間距4米。

兩波形梁護欄板的寬度310mm，波高85mm,板厚：3mm/4mm;理論重量：3mm厚的為49.16kg



，4mm厚的為65.55kg,每公里3mm厚的重12.3噸，4MM厚的重16.388噸。

2.三波護欄板的規格長4320毫米，波寬505mm,波高85mm,板厚：4mm；理論重量：102kg,



配合130*130的方管立柱。

二、立柱：規格Φ114、Φ140mm長度根據要求一般為1.85米、1.95米、2米、2.15米，



壁厚4.5mm;理論重量：Φ114的12.15kg/m、Φ140mm的15.04kg/m.

三、標準段每公里用250塊護欄板。立柱間距4米，每公里用250根立柱，端頭2個。柱帽



250個，防阻塊250個，連接螺栓250套，拼接螺栓2000套.

波形護欄規格及重量詳解 

(1)護欄板：板長× 板寬 ×波高 ×板厚

A、雙波護欄板 ：4320×310×85×3.0理論重量49.16 Kg

4320×310×85×4.0 理論重量65.55 Kg



B、三波護欄板 4320×506×85×4.0 理論重量102kg

(2)立柱:114/140×4.5×長度  直徑×壁厚×長度

長度：1m、1.2m、1.25m、1.55m、1.85m、1.95m、2m、2.15m等，

理論重量（4.5mm厚度）：114m的12.16kg/m、140mm的15.06kg/m

(3)防阻塊：197×178×200×3.0×4.0  每個重2.5kg左右，與九孔板配套使用。

(4）柱帽：114mm×100mm 每只重0.5kg左右

      140mm×150mm 每只重0.6kg左右

(5)托架：300×70×4mm/4.5mm 注：與十孔板配套，每只重0.8㎏左右。



(6)端頭：一般分路側(R160)，及中央帶(R250)兩種型號，常用厚度為3mm 。

可根據客戶的要求可隨時安排制做其他型號的特殊端頭。

(7)橫梁墊片方墊片：材質：Q235，優質鋼板。規格：76×44×4 重約

用于托架（防阻塊）與護欄板、連接螺孔位墊襯之用。

(8)螺栓：M16×170(150) 立柱與防阻塊、托架連接；

M16×42(40) 防阻塊、托架與板連接；

M16×170(150) 板與板連接；
